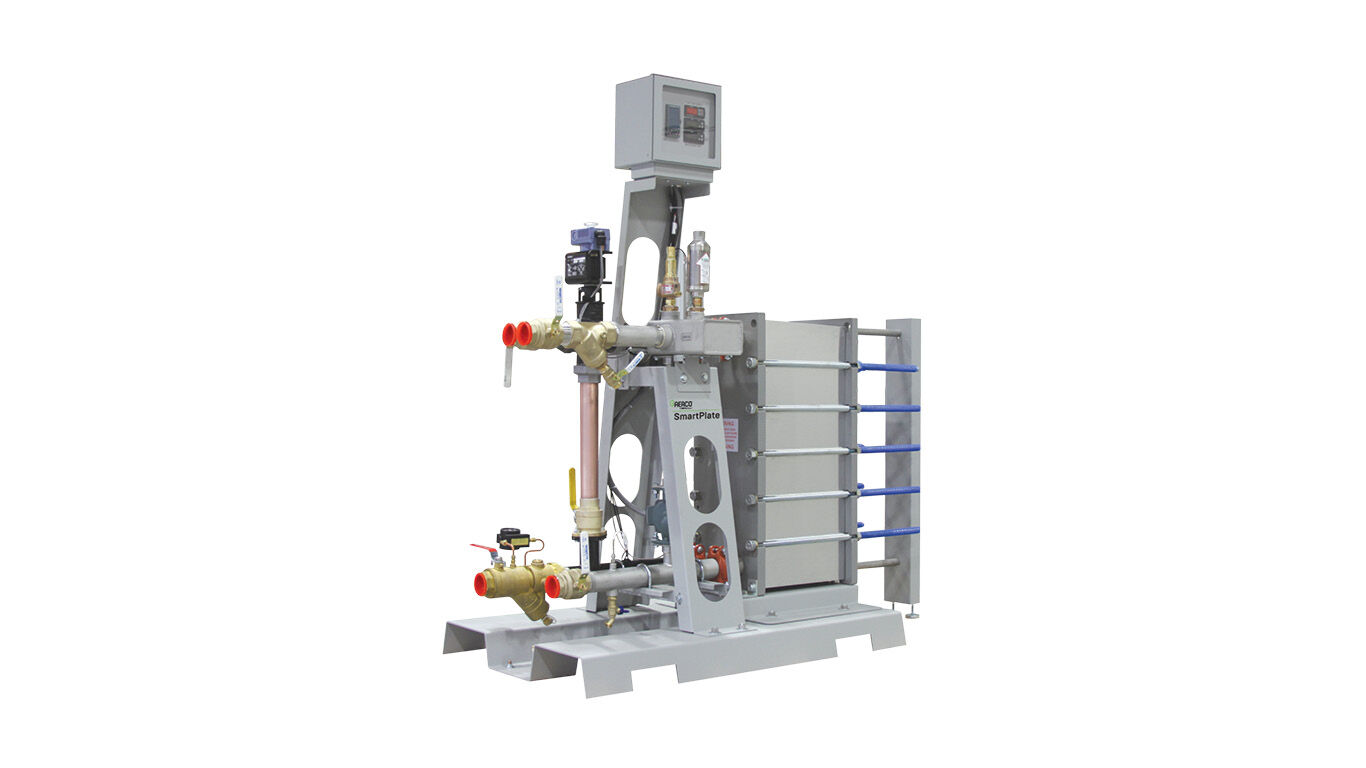

SmartPlate Double Wall
완전 조립 후 현장에 설치하는 이중 벽(Double Wall) 플레이트-프레임식 급탕열교환기, 무탱크 솔루션, 126,000kcal/hr 부터 1,134,000kcal/hr 까지 5개 모델
SmartPlate® 이중 벽(Double Wall) 급탕열교환기 는 저온용도로 사용하는 컨덴싱 보일러를 보완하고 시스템 전반의 에너지 효율을 증진시켜 안전하고 신뢰할 수 있는 온수를 공급하기 위해 특별히 설계한 제품입니다. 이 소형 급탕열교환기는 설치가 용이하고 단일 배관의 헤더 연결부를 갖추고 있으며, 온수출구, 급수, 보일러수 입구, 보일러수 출구, 전원공급장치로 구성하여, 5개의 모델로 38 ~ 340 LPM의 용량을 가지고 있습니다.
스마트플레이트(SmartPlate) 온수열교환기는 Benchmark® Platinum과 같은 컨덴싱 타입 가스보일러와 함께 사용하면, 필요한 온수 온도보다 단지 2.7℃ 정도 높은 보일러온수를 사용하므로 복사 열손실은 최소화하고 보일러 효율을 최대화할 수 있습니다.
각각의 전체 패키지 솔루션에는 제어판넬과 센서, 청소용 연결부가 설치된 급수측 순환펌프, 온수 드레인 밸브, 그리고 보일러 수와 온수 측 양쪽에 설치된 차단 밸브와 스트레이너가 포함됩니다. 장기 수명을 보장하기 위해 물과 접촉하는 모든 부품(급수측)은 스테인레스 스틸, 구리 또는 구리합금 재료를 사용하였습니다.
특징과 장점
- 컨덴싱 타입 난방 시스템과 함께 사용했을 때 환수의 온도가 낮으면 전체 플랜트 효율이 증가합니다.
- 입력 에너지를 시스템 난방부하와 정확하게 일치시켜 온도 제어를 ±2℃의 범위 내로 유지합니다.
- 투웨이 또는 쓰리웨이 밸브 구성
- <0.93㎡의 대단히 작은 설치공간
- 수질이 좋지 않아도 성능저하 없음
- 낮은 운전비용
- 1380kPa까지의 급수 수압에 사용 가능
- 완전 비례제어 방식의 보일러 온수량
- 제어기와 쓰리웨이 전자식 밸브 패키지로 구성
- 투웨이 또는 쓰리웨이는 현장에서 변경 가능
- BAS 통합 지원
- 급수에 접촉하는 표면의 모든 재료는 스테인레스 스틸, 구리 또는 구리합금 이용
- 126,000kcal/hr에서 1,134,000kcal/hr 까지의 5개 사이즈로 최대 340LPM 부하까지 지원
다양한 용도에 사용 가능
- LTBW: 최대 1034kPa, 121℃
- 설정 값 범위 10 ~ 82℃
- 단일 또는 다중 설치
- 신규 또는 개보수에 적합
- 온수(DHW) 압력: 최대 1380kPa
패키지형 온수 열교환기
완전히 조립하여 배송하므로, 현장에서 즉시 연결할 수 있게 되어 있으며, 열교환기와, 전자식 또는 공압식 증기밸브 및 전체 제어기 패키지가 포함되어 있습니다. 본 패키지는 투웨이 또는 쓰리웨이 구성으로 운용할 수 있습니다.
전자식 제어기
AERCO 고유의 전자식 컨트롤 시스템은 모든 제어회로가 내장된 컨트롤박스 어셈블리와, 피드포워드 센싱용 급수 입구에 설치된 유량계, 피드백 센서 및 전압 조절기로 구성되어 있습니다. 온도제어 기능을 최적 상태로 유지하기 위해, 이 시스템에서는 PID 알고리즘을 이용하여 출구 온도를 모니터하고 제어 밸브의 위치를 변경합니다. 사용하기 쉬운 디지털 표시기는 투명 커버 용기로 보호하고 있으며, 잠글 수 있게 되어 있습니다. 또한 이 시스템에는 고온 제한 스위치도 내장되어 있습니다.
Modbus 통신
선택사양인 제어보드는 Modbus 프로토콜을 이용하여 RS-232 또는 RS-485 포트를 사용하는 빌딩자동화 또는 에너지 관리 소프트웨어에 대한 원격 제어 및 통합 기능을 지원합니다.
드라이 접점
선택사양: 원격 " 온도 상한 차단 상태(High Limit Tripped Status)" 표시기
- 플레이트 및 프레임식 이중 벽(Double Wall) 온수 열교환기
- 완전 조립 제품으로 배송하는 무탱크 솔루션
- 126,000kcal/hr 부터 1,134,000kcal/hr 까지의 5개 사이즈
